产品介绍

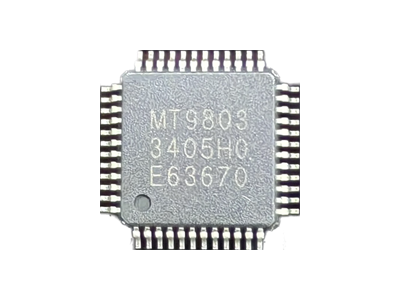

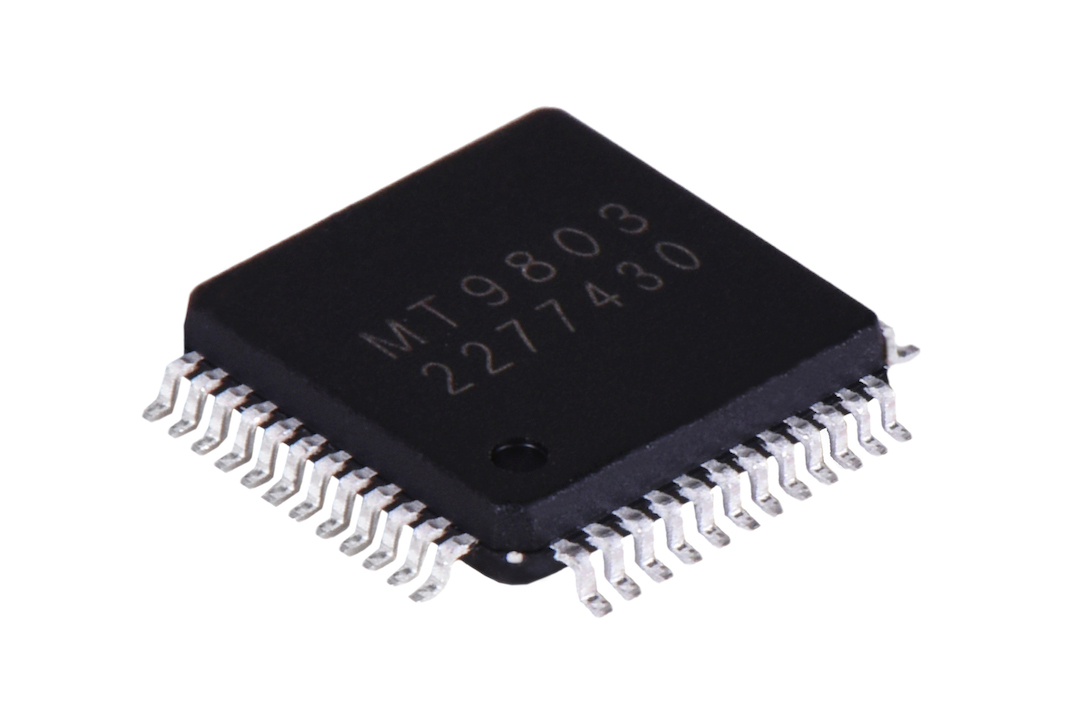

MT9803 是一款低功耗芯片，工作时电流小于 1.3mA，待机模式下小于 35uA。最高可以支持 12 节串联电池的信息测量，总的电压测量范围为 10~60 V.内部包括 12路的 12位电压采集 ADC，分辨率 1.5mV。同时还包含一个片内温度采集通道，两个外部温度采集通道，可在 13ms 的时间内转换全部 12 节串联锂电池的电压。MT9803 内部集成了电池均衡MOSFET 最大均衡电流为 20mA，并且可以驱动外部 MOSFET，从而实现更大的均衡能力。同时，MT9803 可以支持多节菊链式连接并进行通信，以监测长串串接的锂电池组。芯片集成了开路连接监测功能，更好的保证电池的使用安全。芯片通过带有包误差校验的 SPI通信协议与主控 MCU 进行数据通信，通信时钟频率最高可达 1MHz。
关键参数
串数：4~12串

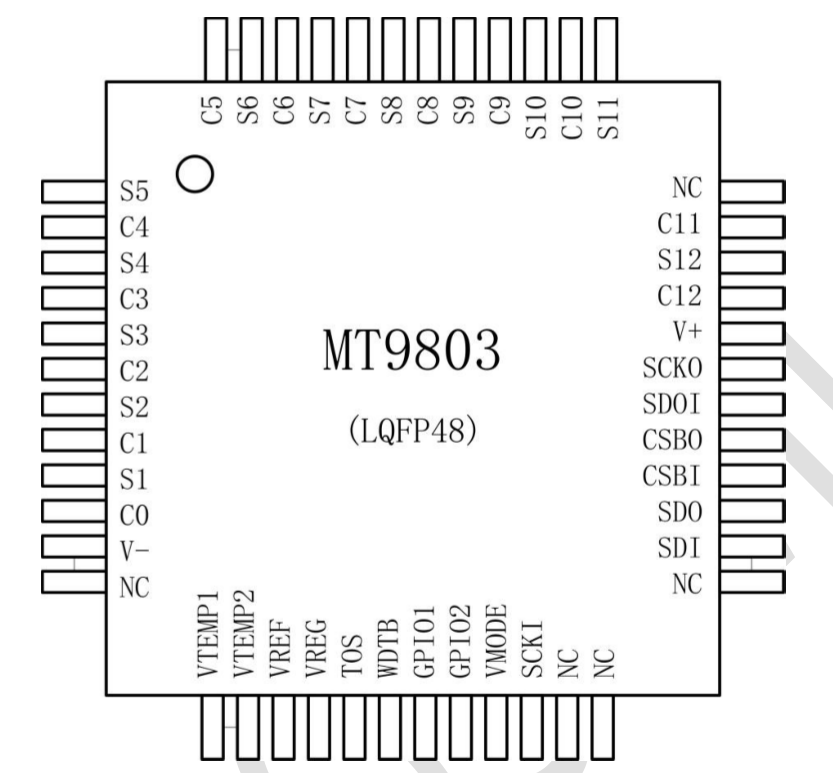

电芯电压：0~5V 通讯方式：SPI 均衡模式：外部被动均衡 分辨率：1.5mv 全温范围误差：±8mv 工作温度：-40~105℃ 待机电流：12~35uA 工作电流：800~1300uA 封装形式：LQFP48 应用行业：储能，电力，工业控制，无人机 产品详情
| |
