产品介绍

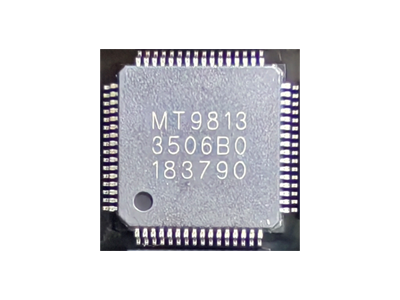

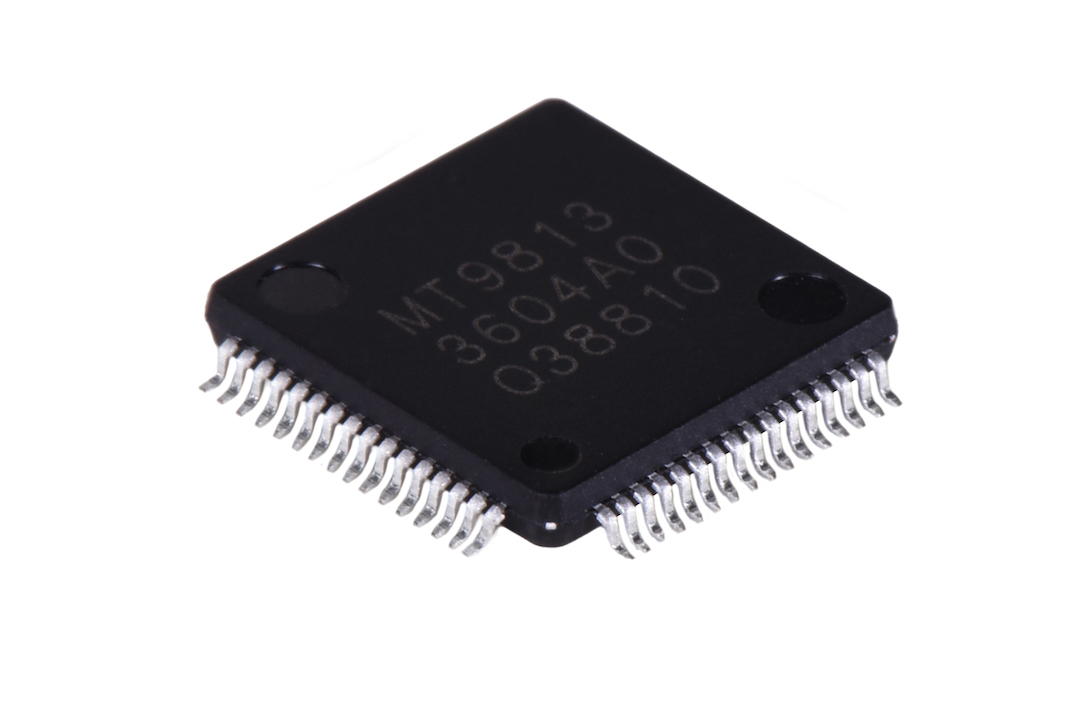

MT9813 是一款低功耗芯片,工作时电流小于 1.3mA,待机模式下小于 35uA。最高可以支持 18 节串联电池的信息测量,总的电压测量范围为 10~90 V.内部包括 18 路的 12 位电压采集 ADC,分辨率 1.5mV。同时还包含一个片内温度采集通道,9 个外部温度采集通道,可在 21ms 的时间内转换全部 18 节串联锂电池的电压。MT9813 内部集成了电池均衡MOSFET 最大均衡电流为 20mA,并且可以驱动外部 MOSFET,从而实现更大的均衡能力。同时,MT9813 可以支持多节菊链式连接并进行通信,以监测长串串接的锂电池组。芯片集成了开路连接监测功能,更好的保证电池的使用安全。芯片通过带有包误差校验的 SPI 通信协议与主控 MCU 进行数据通信,通信时钟频率最高可达 1MHz。
关键参数
串数:4~18串
电芯电压:0~5V 通讯方式:SPI 均衡模式:外部被动均衡 分辨率:1.5mv 全温范围误差:±8mv 工作温度:-40~105℃ 待机电流:12~35uA 工作电流:800~1300uA 封装形式:LQFP64 应用行业:储能,电力,工业控制,无人机 产品详情
| |
