MT976是一款高速（100KSPS/200KSPS）、低功耗的16位模数转换器电路，单电源5V供电
返回列表 发新帖
楼主
admin
2023-8-7 11:16:02
显示全部楼层

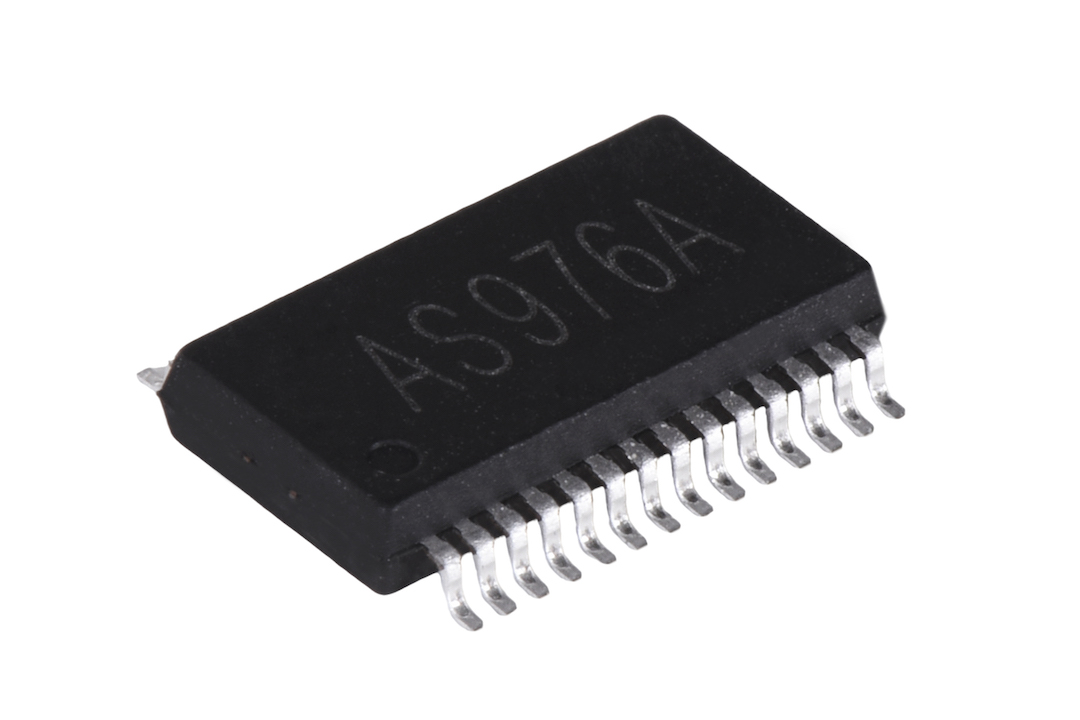

产品介绍

MT976/MT976A是一款高速（100KSPS/200KSPS）、低功耗的16位模数转换器电路，单电源5V供电。器件包含一个逐次逼近型开关电容DAC、内部高精度2.5V基准电压电路和高速并行接口电路。转换器通过校准优化了各项非线性性能指标。转换器的输入范围为±10V。MT976/MT976A针对交流参数（如SNR和THD）以及更为传统的失调，增益和线性度参数进行了全面测试。该ADC经过工厂校准，所有线性误差均被降至最小。模拟满量程输入为±10 V的标准工业范围。

关键参数

产品详情

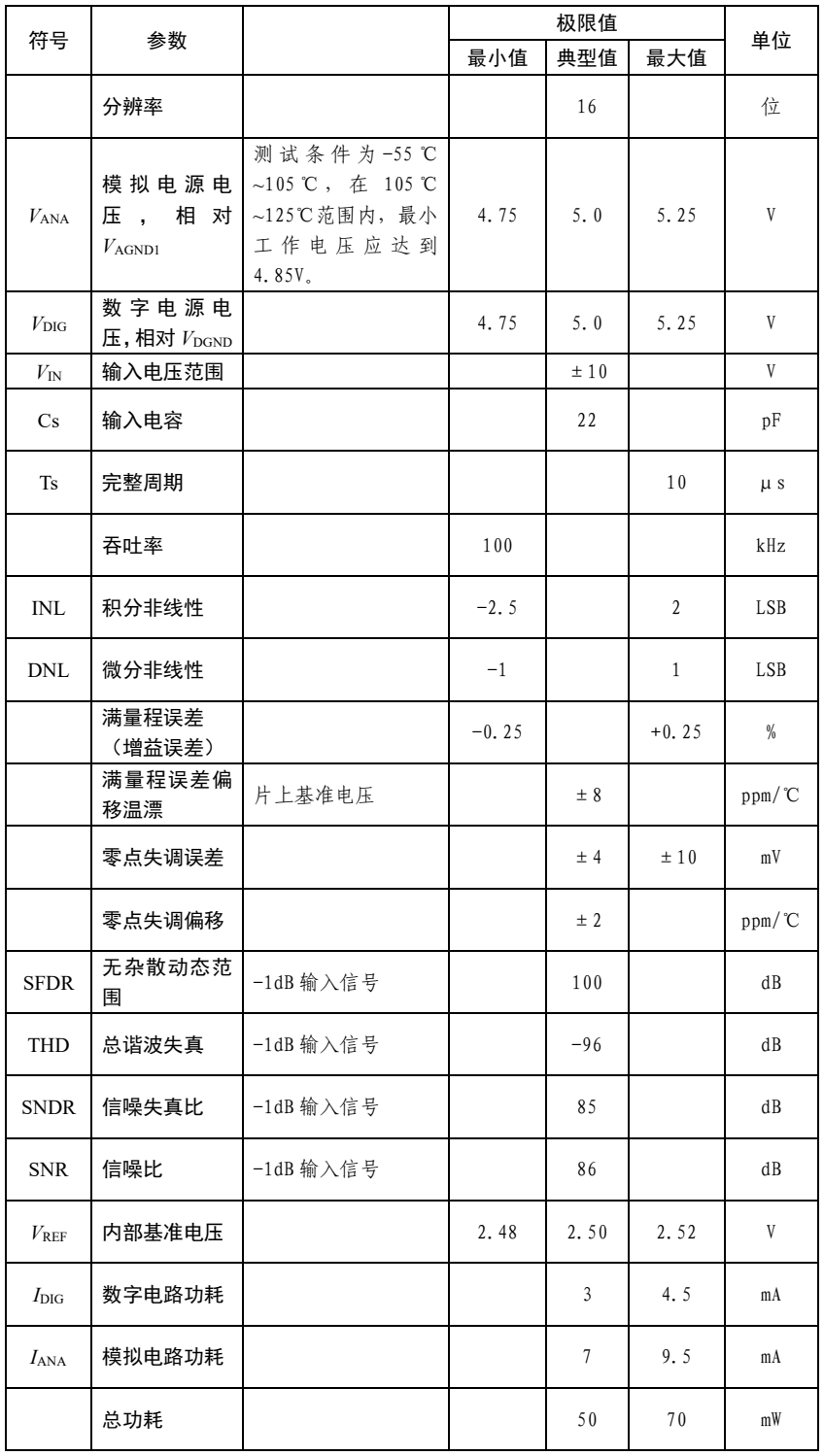

关键参数：

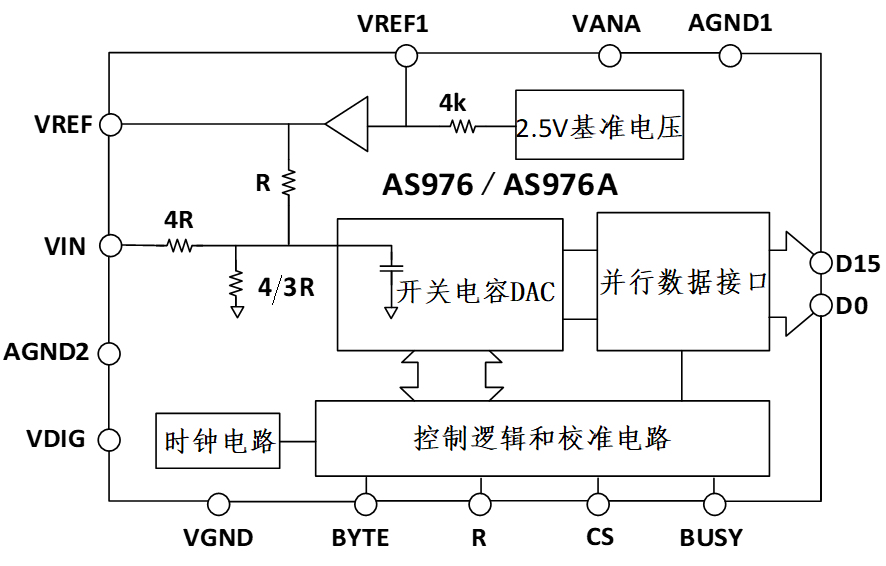

框架图：

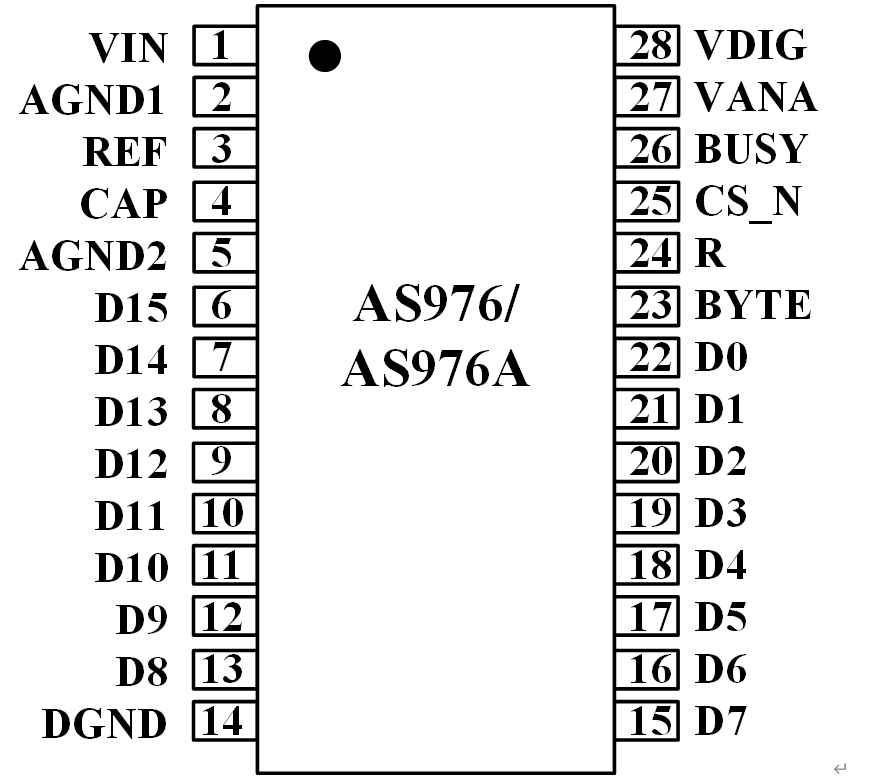

端口图：

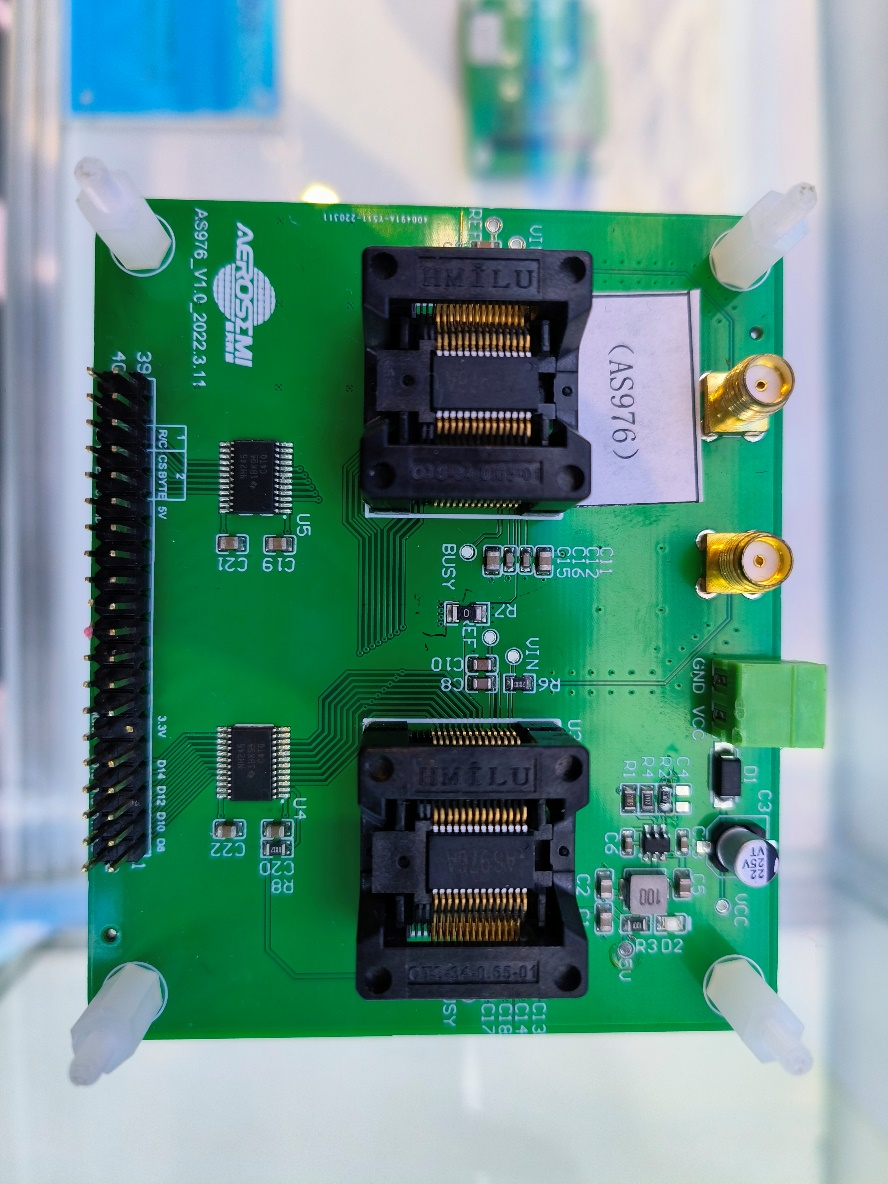

demo板：

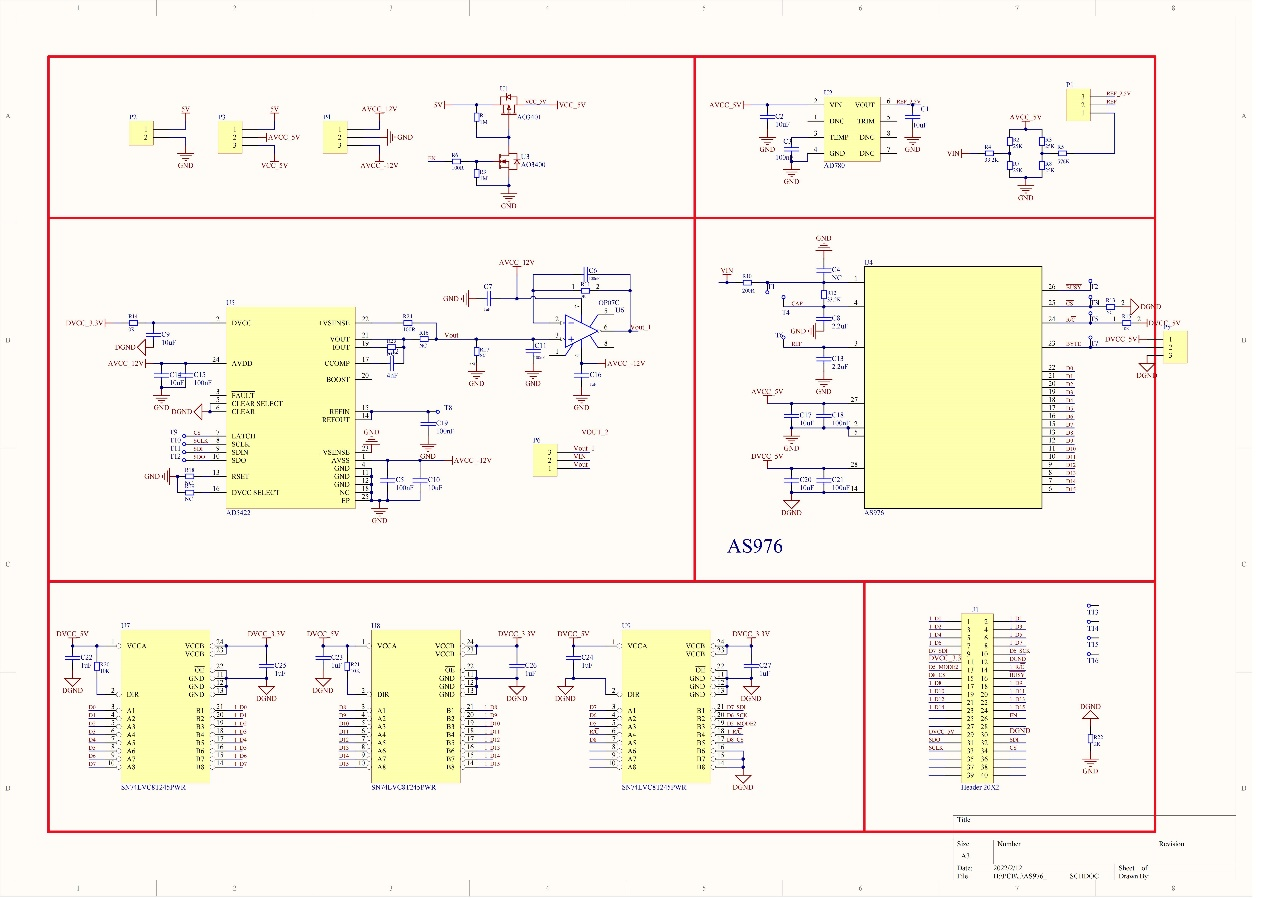

应用框图：
