MT3608是一款固定频率，SOT23-6封装的电流模式升压变换器
返回列表 发新帖
楼主
admin
2023-8-7 11:03:10
显示全部楼层

产品介绍

MT3608是一款固定频率，SOT23-6封装的电流模式升压变换器，高达1.2MHz的工作频率使得外围电感电容可以选择更小的规格。内置软启动功能减小了启动冲击电流。
MT3608轻载时自动切换至 PFM 模式。
MT3608包含了输入欠压锁定，电流限制以及过热保护功能。

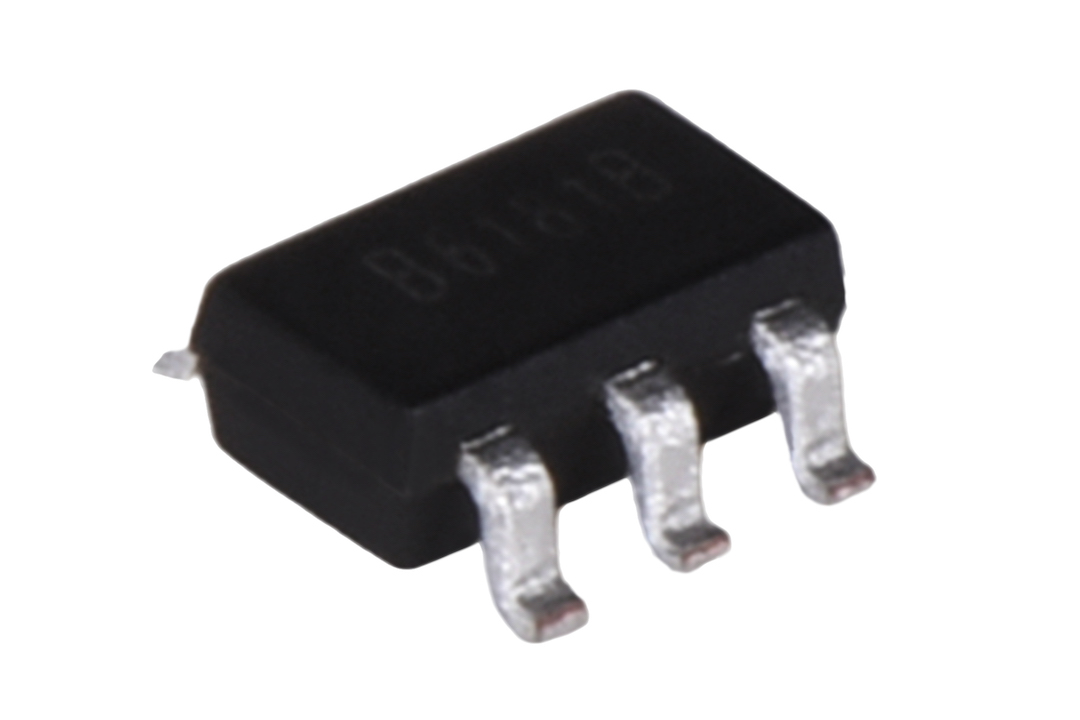

MT3608采用SOT23-6封装，小尺寸的封装给PCB省下更多的空间。

关键参数

型号：MT3608
输入电压范围：2V～24V
最大输入峰值电流：4A
静态电流：100uA
关断电流：0.1uA
开关管阻抗：80mΩ
封装形式：SOT23-6

产品详情

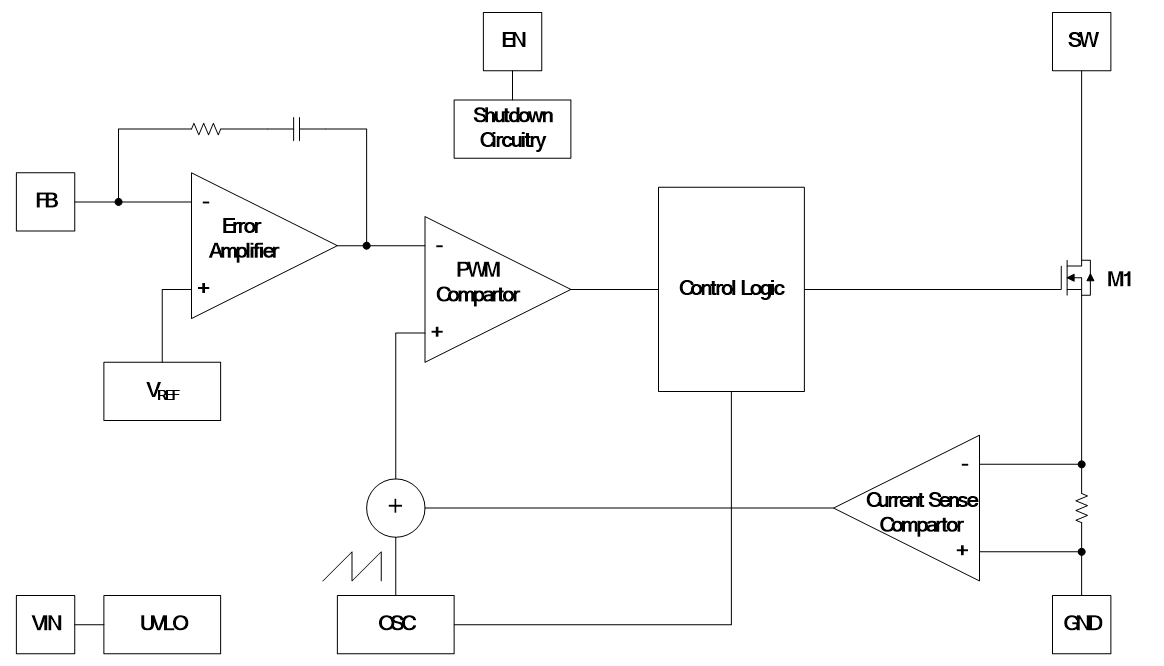

内部框图：

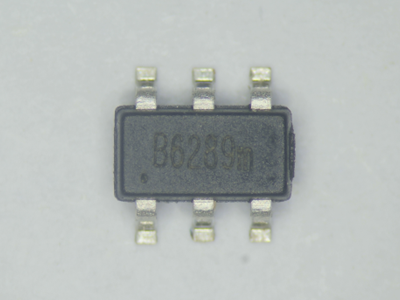

引脚定义：

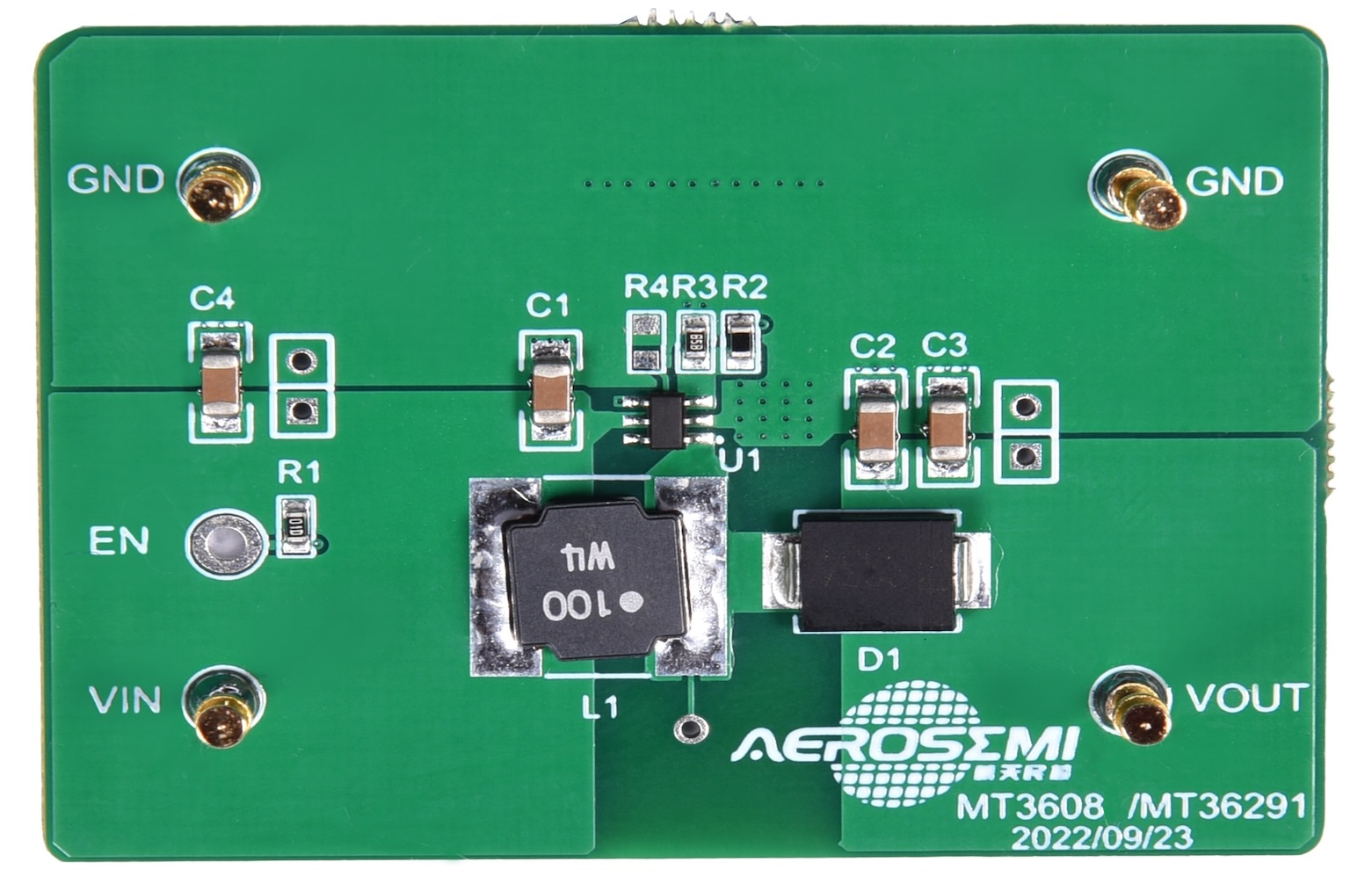

Demo实物图：

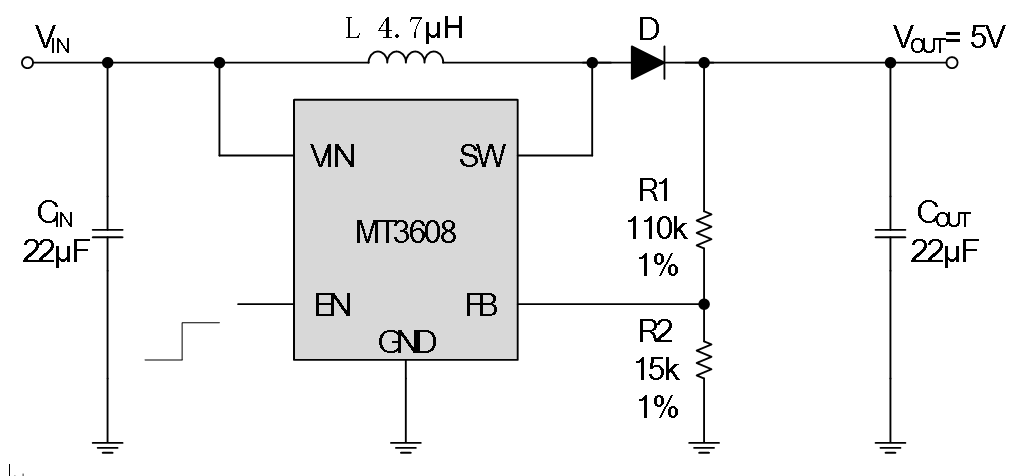

应用电路图：
