MT7940是一款快速低功耗的14位模数转换器电路
返回列表 发新帖
楼主
admin
2023-8-7 11:34:26
显示全部楼层

产品介绍

MT7940是一款快速低功耗的14位模数转换器电路，单电源供电，供电电压2.5-5.5V，采样速度最高为100 KSPS，输入信号带宽为7MHz。
芯片的量化过程和数据读取通过CS引脚和SCLK引脚控制，兼容MCU和DSP的SPI接口。在CS的下降沿，输入信号被采样，同时开始量化过程。ADC的基准电压直接取自电源，因此输入信号范围为0-VDD。该ADC通过片上校准优化了各项非线性性能指标，并针对交流参数如SNR，SFDR，THD，静态参数如失调，增益和线性度参数进行了全面测试。

关键参数

产品详情

电学参数：



时序参数：


框架图：


端口图：

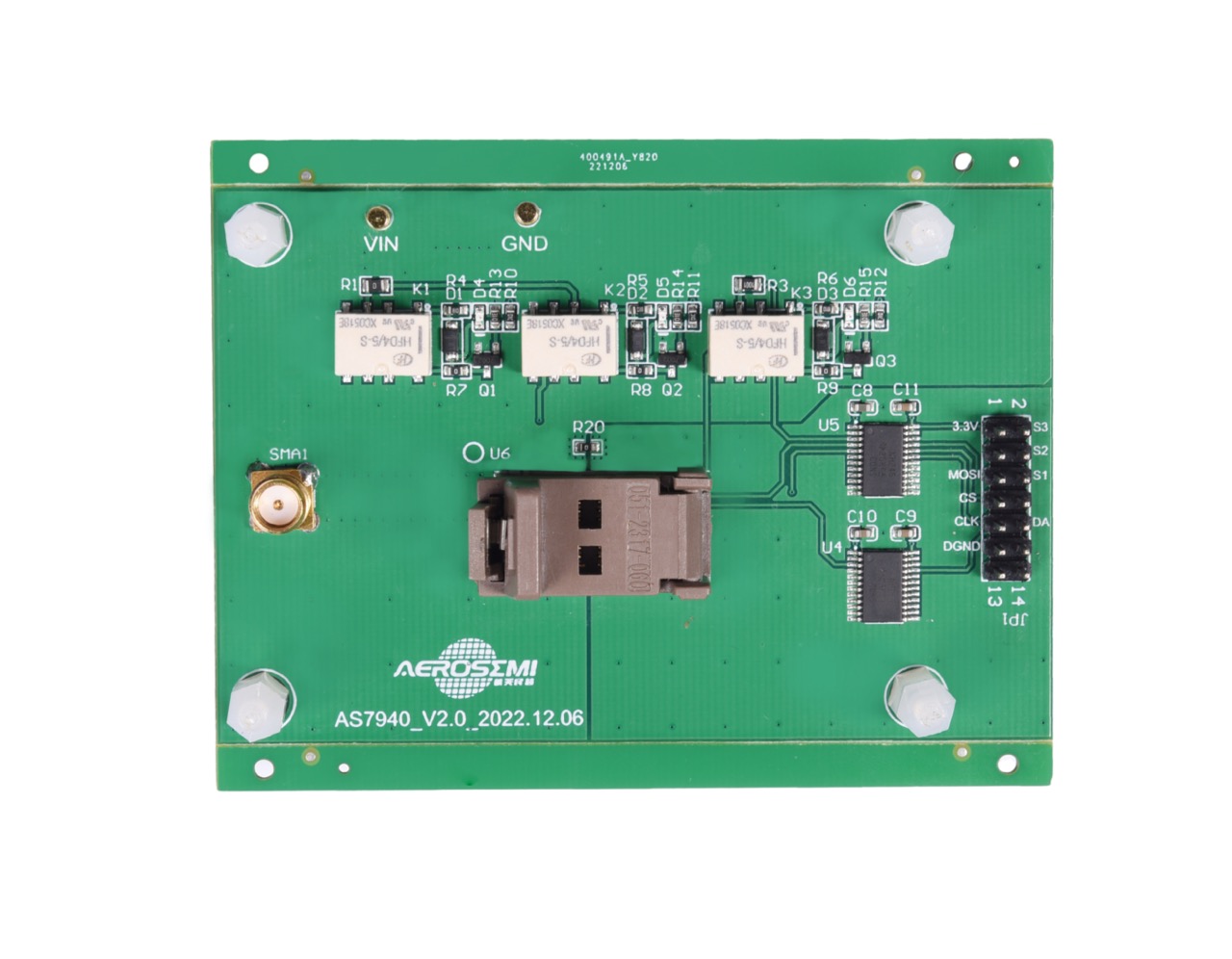

demo板：



应用框图：
