MT7980是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电
返回列表 发新帖
楼主
admin
2023-8-7 11:37:58
显示全部楼层

产品介绍

MT7980是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位采样ADC和一个多功能串行接口端口。在CNV上升沿，该器件对IN+与IN- (IN-为信号的参考地) 之间的模拟输入电压差进行采样，范围从0至REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。

关键参数

产品详情

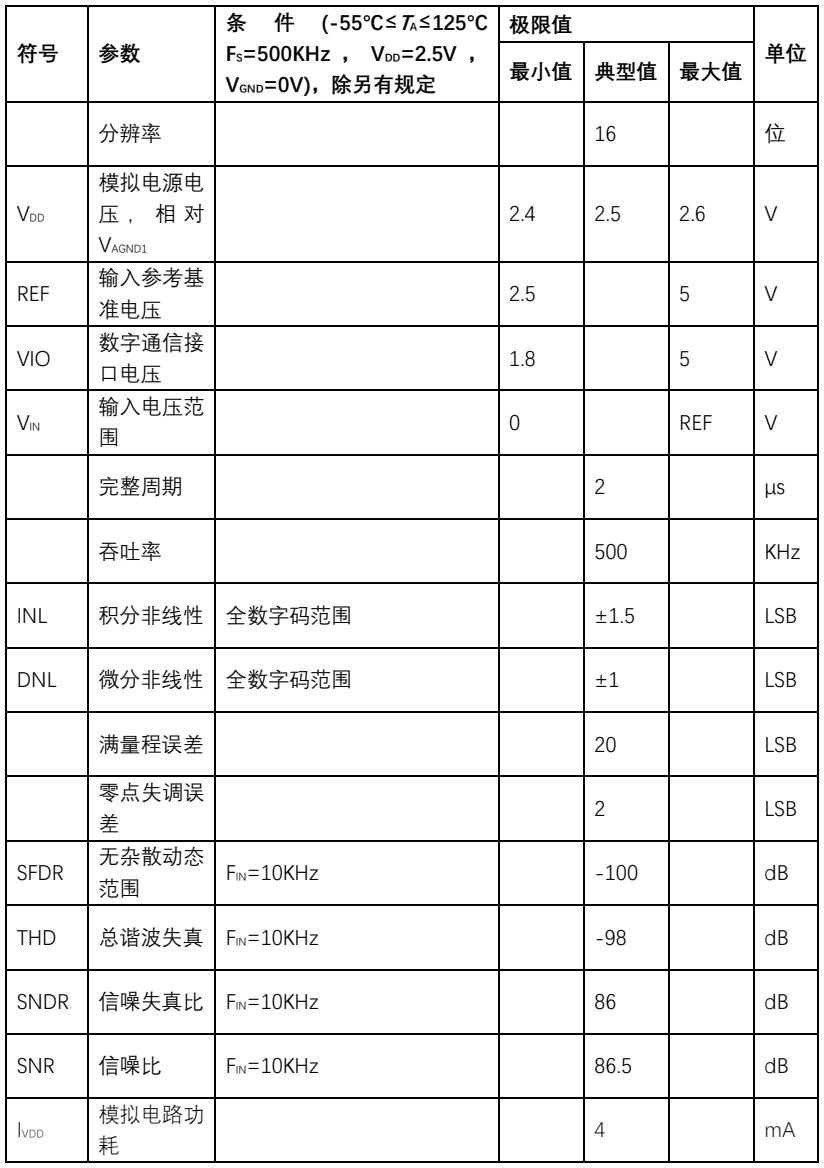

电学参数

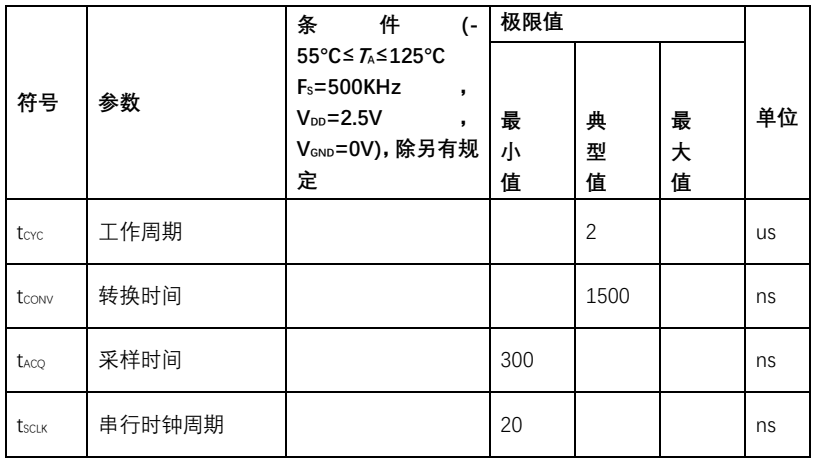

时序参数

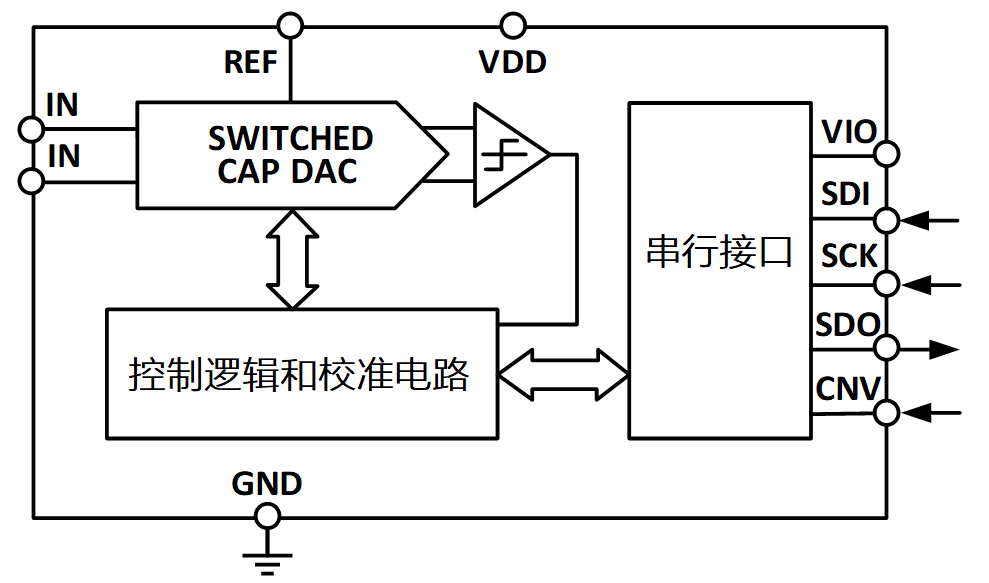

框架图：

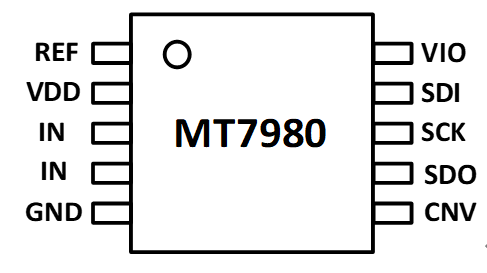

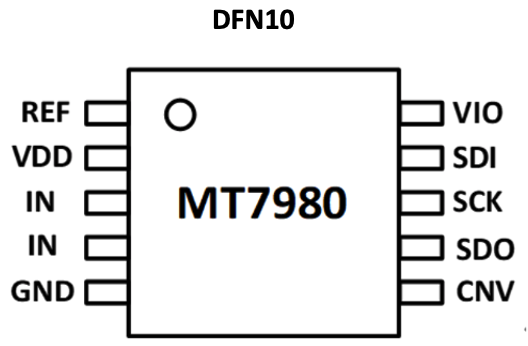

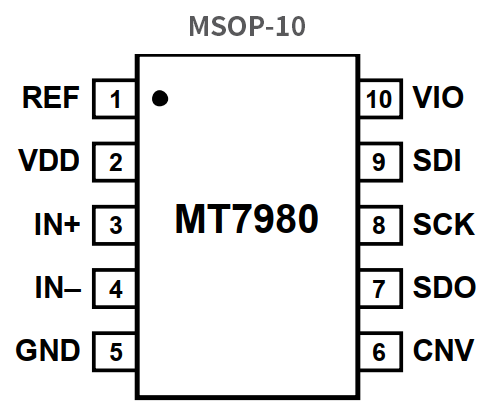

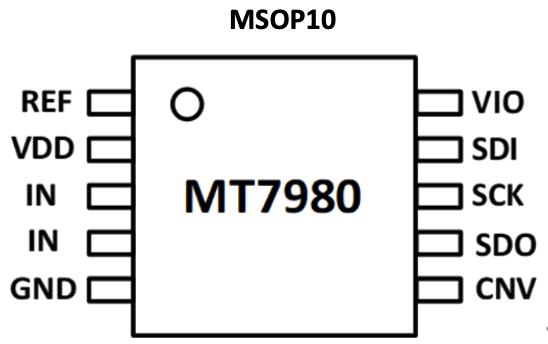

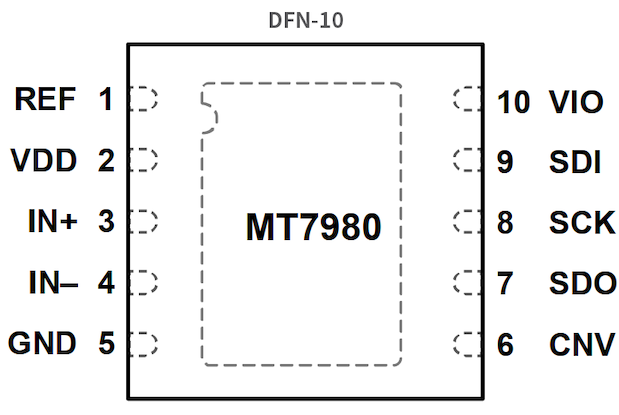

端口图：
7980MSOP-102.png 7980dfn10.png

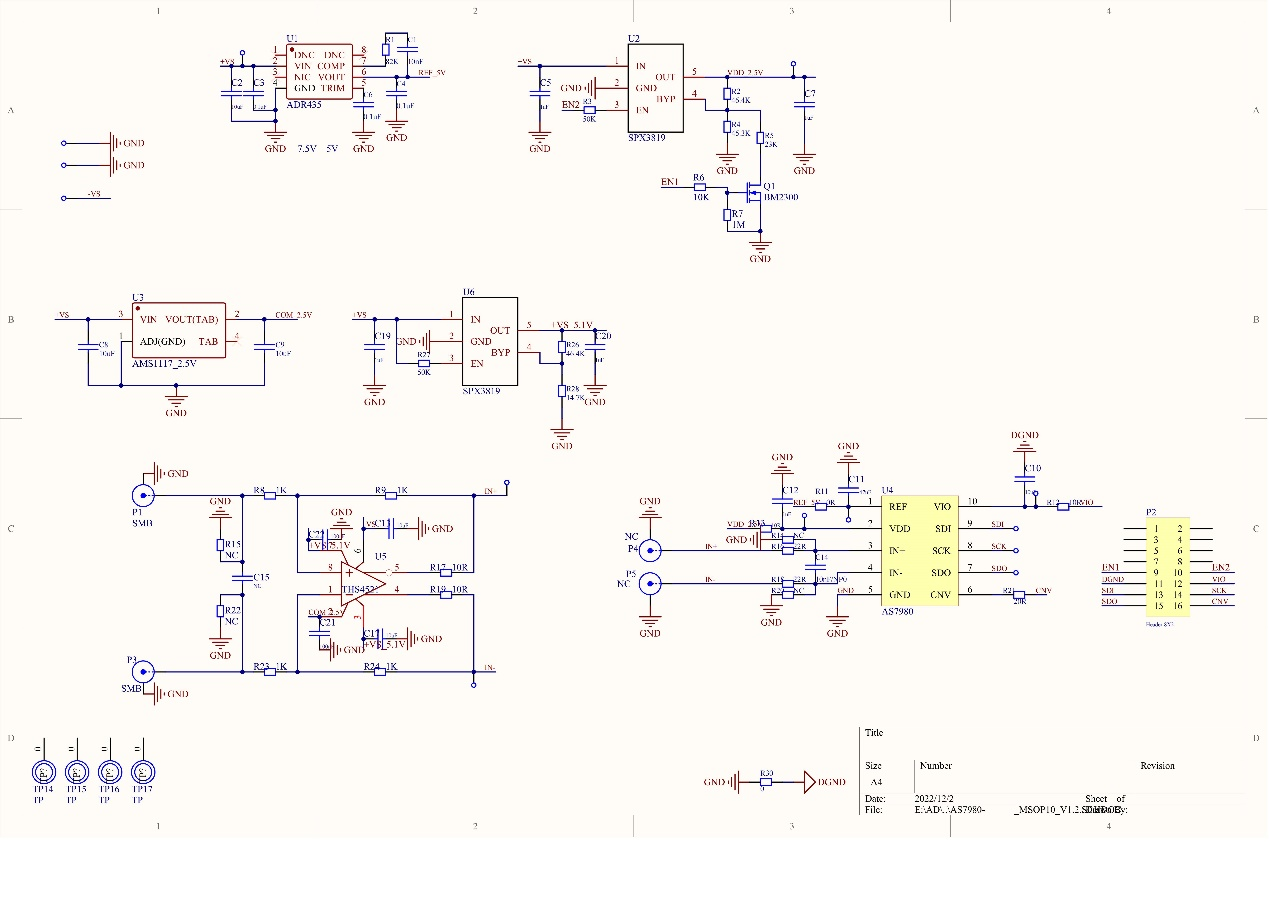

demo板：



应用框图：
